Katuse kandev konstruktsioon on kandekonstruktsioonisüsteem, mis võtab vastu kõik katusele mõjuvad koormused ja kannab need läbi seinte ja vundamendi maapinda. Kandvad konstruktsioonid on katusesarikad, katusekandured, katusetalad ja nendega seotud jäigastuskonstruktsioonid. Kandva konstruktsiooni dimensioneerimine on konstruktsiooniinseneri vastutus ja põhineb eurokoodeksitel ning Soome riiklikul lisal. Katuse kandva konstruktsiooni dimensioneerimisel arvestatakse mitmeid koormusi: konstruktsiooni omakaal, katusematerjali kaal, lumekoormus, tuulekoormus ja võimalikud kasulikud koormused (näiteks päikesepaneelid või käiguteed). Soomes on lumekoormus sageli määrav tegur — selle karakteristlik väärtus varieerub 2,0 kN/m² Lõuna-Soomes kuni 3,5 kN/m² Põhja-Soomes ja Lapimaal. Katusekonstruktsioonide kandevõime probleemid avalduvad üldjuhul erakordselt lumeohtra talve järel või kui katust koormatakse planeerimata lisakoormustega. Halvimal juhul viib kandevõime ületamine konstruktsiooni varisemiseni, mille kohta on Soomes näiteid eriti suurtes hallihoonetes.
Katusesarikad ja kanduritüübid

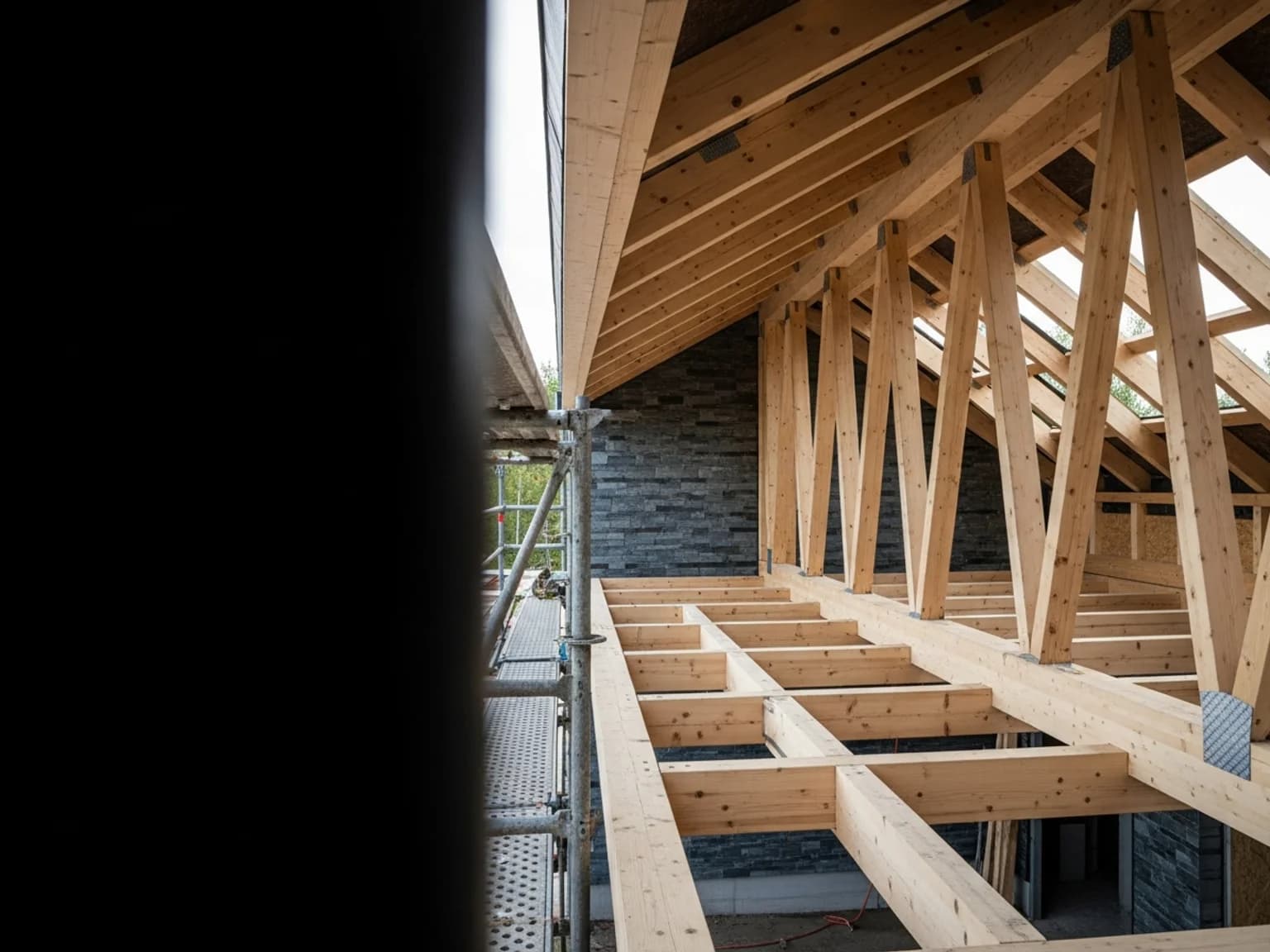

Katusesarikas on eramute ja väikehoonete levinum katusekonstruktsioon. See on tehases valmistatud kolmnurkne sõrestikkonstruktsioon, mis koosneb üla- ja alapööningust ning diagonaalsetest vuukvarrast. Katusesarika eeliseks on suur sildepikkus materjali koguse suhtes — tüüpiline katusesarikas katab 8–12 meetri sildepikkuse ilma vahetugideta.
Naelaplaadiga katusesarikad on levinum tüüp. Need valmistatakse saematerjalist (tavaliselt C24-tugevusklassi kuusest) ja ühendused tehakse tsinkitud naelaplaatidega. Projekteerimine toimub arvutitarkvaraga, mis optimeerib materjali kasutust koormuste järgi. Tüüpiline sarikate samm on 600–900 mm tsentrist tsentrisse.
Suurtes hoonetes kasutatakse kandva konstruktsioonina liimpuittalasid, teraskonstruktsioone või betoonelemente. Liimpuittalad võimaldavad kuni 30 meetri sildepikkusi ja sobivad eriti hallihoonetele ja kirikuruumidele. Teraskonstruktsioonid on levinud tööstushallides, kus nõutakse suuri avatud ruume ilma vahepiilariteta.
Koormuste dimensioneerimine ja lumekoormus
Katuse kandev konstruktsioon dimensioneeritakse eurokoodeksi EN 1991 ja Soome riikliku lisa kohaselt. Dimensioneerimisel kasutatakse osaturvalisuskoefitsiente, mis suurendavad koormusi turvamarginaali võrra. Piirseisundi kontrolliga tagatakse, et konstruktsioon ei purune, ja kasutuspiirseisundi kontrolliga piiratakse läbipainet vastuvõetavale tasemele.
Lumekoormus on Soomes kõige olulisem muutuv koormus. Maapinnal oleva lume karakteristlik väärtus varieerub piirkonniti 2,0–3,5 kN/m² ja katusel sõltub lumekoormus lisaks katuse kujust ja kaldest. Lauge katusele koguneb rohkem lund kui järsule. Katuse kujukoefitsiendid arvestavad ka lume tuiskumist — katuse sisenurgas ja seinakõrval võib lumekoormus olla mitmekordne ühtlase koormuse suhtes.
Tuulekoormus mõjub katusele nii surve kui ka imuna. Eriti katuse rästad ja nurgad on avatud suurtele tuule imujõududele, mis püüavad tõsta kattematerjali ja isegi kandvat konstruktsiooni. Rannikualadel ja kõrgetes paikades on tuulekoormus oluline dimensioneerimistegur.
Kandva konstruktsiooni probleemid ja tugevdamine
Kandva konstruktsiooni levinumad probleemid on niiskuskahjustused, ülekoormamine ja projekteerimis vead. Niiskus nõrgendab puitkonstruktsiooni tugevust pikema aja jooksul — mädanenud katusesarikas võib oma kandevõimet oluliselt kaotada. Ülekoormamine tekib, kui katusele lisatakse esialgses projektis arvestamata koormusi, nagu raske kivivillakatus plekikatuse asemele või suured päikesepaneelide süsteemid.
Kandva konstruktsiooni seisukord hinnatakse konstruktsiooniinseneri poolt. Hindamine sisaldab visuaalset kontrolli, niiskuskaardistust ja vajadusel koormuse arvutusi. Puitkonstruktsioonides paljastab koputustest halvimad mädanikukahjustused — mädanenud puit kõlab õõnsalt. Naelaplaatide ühenduste seisukorda kontrollitakse visuaalselt naelaplaadi vajumise ja puidu lõhenemise osas.
Konstruktsiooni tugevdamine on võimalik, kuid nõuab alati konstruktsiooniinseneri arvutusi. Levinumad tugevdamismeetodid on lisavaraste paigaldamine katusesarikasse, sarikate lisamine tihedamale sammule ja ühenduskohtade tugevdamine. Katuseremondi käigus peaks konstruktsiooniinsener alati kontrollima kandva konstruktsiooni kandevõimet uue kattematerjali jaoks.
